Дополнительное выравнивание пропорциональных шрифтов

Delphi , Графика и Игры , Шрифты

Оформил: DeeCo

Автор: Михаил Рудаков

Одним из недостатков TTF-формата является то, что ширина каждого символа является фиксированной величиной. То есть, ширина задана создателем шрифта для каждого конкретного символа и не зависит от его положения в тексте.

Это неизбежно порождает эффект неравномерности при выводе текста на экран, которое не замечает большинство рядовых пользователей, но хорошо известный дизайнерам. Введите, например, в Word-е следующий текст:

Обратите внимание, что видимое расстояние между буквами A и V заметно больше, чем между соседними O. С точки зрения компьютера все в порядке - грубо говоря, Windows считает межсимвольным расстоянием резницу между самой правой точкой предыдущего символа и самой левой текущего. Но с точки зрения дизайна - это помарка, которую стандартными средствами исправить невозможно или очень сложно (вручную регулировать межсимвольный интервал в Word-e).
К слову сказать, Adobe Photoshop пытается бороться с этим явлением (опция "Auto Kerning"), но не всегда у него получается то, что надо. Например, для Arial приведенный выше текст будет выглядеть хорошо, для Times - не очень и даже "очень не".

Как решить

В прикладных задачах неровности шрифта можно исправить хотя бы частично, если рассчитывать и запоминать расстояния между каждыми парами символов.

Предлагаемый невизуальный компонент позволяет это делать для символов из одного шрифта, запоминая межсимвольные расстояния при инициализации. При настройке объекта на конкретный шрифт, а точнее, канву, задается минимальное межсимвольное расстояние и строка, представляющая собой набор символов, для которых будет производиться дополнительное выравнивание. После того, как настройка произведена, печать текста производится с помощью процедуры, аналогичной TextOut.

Примечание: компонент написан под библиотеку KOL (1.55), но может быть легко портирован и под VCL, так как разницы в их работе в данном случае немного.

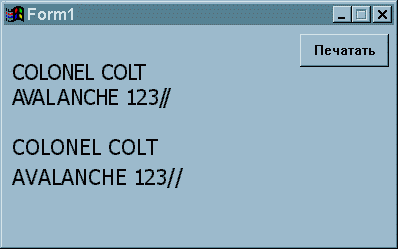

Две верхние строчки напечатаны с дополнительны выравниванием, две нижние - стандартными средствами. Очевидно, что видимые расстояния между символами стали выглядеть гораздо лучше.

Объекты и процедуры модуля FineFont

TFineFont

- объект, в котором хранятся данные о межсимвольных расстояниях. Он же производит расчет расстояний и печать выравненного текста. Объект статический

SetMinDistance

- процедура установки межсимвольного расстояния. Может и должна вызываться перед инициализацией шрифта.

AssignFont

- настройка компонента на готовую канву. Шрифт канвы должен быть заранее проинициализирован. Внимание - шрифт канвы не должен быть растровым!

Надо заметить, что настройка компонента на новый шрифт происходит довольно медленно, несмотря на все оптимизации. Для символьного набора из 52 символов (английские заглавные + строчные буквы) инициализация идет 5 секунд на PII-233. Также очень сильно влияет и размер символов. Для ускорения работы следует как можно сильнее сжать символьный набор, исключить символы c вертикальными линиями по бокам - O, M, N, W и так далее.

AssignFontEx

- настройка компонента с помощью сохраненных заранее параметров. Естественно, следует следить, чтобы настройки канвы в момент инициализации компонента совпадали с теми, которые вы сохранили когда-то с помощью процедуры SaveSettings.

SaveSettings

- сохраняет данные о символьном наборе и межсимвольных расстояниях в файл на диске.

TextOut

- печатает текст на заданной при вызове AssignFont канве. Аналог соответствующей функции TCanvas. Отличие в том, что эта функция не очищает фон перед печатью. В передаваемой строке могут содержаться символы, не входящие в символьный набор, заданный при вызове AssignFont. Они будут выводиться стандартным способом.

CloseFont

- освобождение занятой памяти. Процедура должна быть вызвана перед следующим вызовом AssignFont.

P.S.
Что касается развития компонента. Можно подумать о том, чтобы при настройке отсеивать несколько крайних точек символа, поскольку засечки на буквах в шрифтах типа Times "мешаются под ногами" и увеличивают видимое расстояние между символами.

Дополнительное выравнивание пропорциональных шрифтов позволяет частично исправить неравномерность вывода текста на экран, которая возникает из-за фиксированной ширины символов в TTF-формате.
