Не берусь судить. Вероятно, задача о том, как максимально быстро возвести действительное положительное число в произвольную действительную степень, решалась примерно столь же часто, как и вставала, - а вставала, полагаю, не раз. И все же не так давно я с ужасом обнаружил, что RTL из состава Borland Delphi последних версий (как Delphi 6, так и Delphi 7) подходит к решению не более профессионально, чем прилежный пятиклассник, впервые столкнувшийся с такой проблемой.

Взглянем на исходный код функции Power из модуля Math, любезно предоставленный Borland Software:

function Power(const Base, Exponent: Extended): Extended;
begin
  if Exponent = 0.0 then
    Result := 1.0 { n**0 = 1 }
  else if (Base = 0.0) and (Exponent > 0.0) then
    Result := 0.0 { 0**n = 0, n > 0 }
  else if (Frac(Exponent) = 0.0) and (Abs(Exponent) <= MaxInt) then
    Result := IntPower(Base, Integer(Trunc(Exponent)))
  else
    Result := Exp(Exponent * Ln(Base))
end;

Примечательно, что в благих целях оптимизации процессор оставляют наедине с целой толпой ветвлений, приводящих его, в конце концов, в общем случае к пресловутому решению пятиклассника, а именно, к тривиальной формуле

Здесь x**y означает возведение x в степень y, a exp(x) = e**x.

Что плохого в таком подходе к решению? Во-первых, в набор инструкций FPU не входит ни операция вычисления exp(x), ни взятия натурального логарифма ln(x). Соответственно, результат вычисляется в несколько этапов, в то время как можно пойти более прямым путем, как будет показано ниже. За счет этого падает скорость вычисления; кроме того, здесь действует интуитивное правило, которое грубо можно сформулировать так: чем больше операций выполняется над числом с плавающей запятой в регистрах сопроцессора, тем больше будет и суммарная погрешность результата.

Позднейшая проверка показала, что как Visual C из Visual Studio .NET, так и C++ Builder 4.5 реализуют возведение в степень более качественно. Используемый в них вариант концептуально не отличается от того решения, которое я хочу предложить.

Давайте проведем инвентаризацию. Какие инструкции сопроцессора связаны с возведением в степень или взятием логарифма? Приведу краткую выдержку из [1] и [2]:

Вот, в общем-то, и все. Но уже на первый взгляд этого хватает, чтобы понять, что задача может быть решена более прямо, чем предлагает RTL Borland Delphi.

Действительно, почему не заменить показатель степени в (1) на 2? Ведь неперово число отнюдь не является родным для двоичной арифметики! Тогда получится

Это выражение для x**y в соответствии с вышеозначенными пятью инструкциями можно представить как композицию функций в таком виде:

Так как вычислить f(z) в одно действие невозможно, приходится считать так:

(6) f(z)=2**z=2**(trunc(z)+(z-trunc(z)))=(2**trunc(z)) * (2**(z-trunc(z))).

Формулы (4)-(6) естественно выражаются таким ассемблерным кодом:

;
Во - первых, вычисляем z = y * log2(x):
fld y;
Загружаем основание и показатель степени
fld x
fyl2x;
Стек FPU теперь содержит: ST(0) = z
;
Теперь считаем 2 * * z:
fld st(0);
Создаем еще одну копию z
frndint;
Округляем
fsubr st(0), st(1);
ST(1) = z, ST(0) = z - trunc(z)
f2xm1;
ST(1) = z, ST(0) = 2 * * (z - trunc(z)) - 1
fld1
faddp;
ST(1) = z, ST(0) = 2 * * (z - trunc(z))
fscale;
ST(1) = z, ST(0) = (2 * * trunc(z)) * (2 * * (z - trunc(z))) = 2 * * t
fxch st(1)
fstp st;
Результат остается на вершине стека ST(0)

Перед выполнением этого фрагмента кода нужно убедиться, что биты управления округлением в слове управления FPU установлены в режим округления к нулю. В Delphi это проще всего сделать при помощи функции SetRoundMode (модуль Math):

Так как на процессорах Intel Pentium IV последовательное многократное переключение между двумя (но не более) состояниями слова управления FPU выполняется гораздо быстрее, чем на ранних моделях, можно рассчитывать, что даже в тех ситуациях, когда придется перемежать вызов этого фрагмента кода с действиями, требующими иного режима округления, при работе на современной технике это не приведет к чрезмерным дополнительным временным затратам. Подробности см., например, в [3].

Полный код работоспособной функции на Object Pascal выглядит так:

Имеет смысл создать перегруженные версии функции для различных типов аргументов FLOATTYPE, так как на практике часто главным недостатком встроенной функции является то, что она (как и все вызываемые ею функции) принимает в качестве аргументов действительные числа типа Extended, что приводит к весьма существенным затратам на конвертирование форматов при загрузке в стек FPU.

Эксперименты показали, что предложенный вариант функции возведения в степень повышает точность вычислений на один-два знака после запятой. Так как автору было несколько лень писать медленный код для сверхточного возведения в степень с целью проверки точности предложенного алгоритма, то эксперимент заключался в сравнении результатов со значением, получающемся в стандартном калькуляторе Windows. Если верить его справочной службе, вычисления в нем производятся с точностью до 32 десятичных знаков после запятой, что позволяет полагаться на него как на источник эталонных значений.

К сожалению, выигрыш в скорости абсолютно не ощущается. Это вполне объяснимо: согласно приложению C (“IA-32 Instruction Latency and Throughput”) документа [3], из всего этого фрагмента основная вычислительная нагрузка ложится на трансцендентные (ответственность за не вполне корректное применение термина ложится не на меня, а на господ из Intel) операции, а именно – FYL2X, FRNDINT, F2XM1 и FSCALE. Количество же этих операций в предложенном алгоритме и их общее число в реализации функций ln(x) и exp(x) в RTL Delphi одинаково.

Конечно, хотелось бы увеличить и скорость вычислений. Но мир не идеален, и за это придется расплачиваться все той же точностью. Как правило, в каждой ситуации существует предел допустимых погрешностей при расчетах. В иллюстративных целях я задался максимальной допустимой относительной погрешностью 0,0001=0,1%. В действительности, как будет видно из графиков относительной погрешности, удалось достичь еще большей точности.

Дальнейшие наши действия должны состоять в том, чтобы исключить трансцендентные математические операции. Ясно, что всякое представление в виде конечной композиции элементарных арифметических операций некоторой функции, неразложимой в такую композицию, является приближением исходной функции. То есть задача ставится так: нужно приблизить используемые трансцендентные функции композициями элементарных операций, оставаясь при этом в допустимых для погрешности пределах.

Эта мера позволит нам избавиться сразу и от длительной F2XM1, и от выполняющейся ненамного быстрее FSCALE.

Существует бесконечное множество способов приблизить функцию f(x). Один из наиболее простых в вычислительном плане – подбор подходящего по точности многочлена g(x)=a_nxⁿ+a_n-1x^n-1+...+a₁x+a₀. Его коэффициенты могут быть постоянны, а могут некоторым образом зависеть от x. В первом случае коэффициенты легко найти методом наименьших квадратов, взяв значения исходной функции в нескольких точках и подобрав коэффициенты так, чтобы в этих точках многочлен принимал значения, как можно более близкие к значениям функции (подробное описание полиномиальной аппроксимации функций и метода наименьших квадратов можно найти в книгах, посвященных курсам вычислительной математики или обработке экспериментальных данных). Простота метода оборачивается существенным недостатком: он подчас неплох для выявления качественных тенденций, но плохо отражает исходную функцию количественно, причем, как правило, погрешность растет с уменьшением степени многочлена n, а скорость вычисления g(x) с ростом n падает.

Достойная альтернатива, позволяющая достаточно точно приближать гладкие кривые, такие, как y=2**x, - аппроксимация сплайнами. Говоря простым языком (возможно, чересчур простым – пусть меня извинят специалисты), сплайн – это кривая, моделирующая форму, принимаемую упругим стержнем, деформированным путем закрепления в заданных точках. Она проходит точно через заданные точки, подчиняясь при этом некоторым дополнительным условиям, в частности, условию непрерывности второй производной. Существуют различные виды сплайнов. В этой работе достаточно практично использование кубических сплайнов. Кубический сплайн на каждом отрезке между двумя последовательными (в порядке возрастания координаты x) эталонными точками (x,f(x)) описывается полиномом третьей степени g(x)=a₃x³+a₂x²+a₁x+a₀, где набор коэффициентов (a₀,a₁,a₂,a₃) свой для каждого отрезка. Поиск этих коэффициентов – не слишком сложная задача, но описание метода ее решения выходит за рамки этой статьи. Таблица коэффициентов, получающаяся после учета всех замечаний этого раздела, прилагается к статье.

Итак, я ограничусь лишь использованием полученных мною значений коэффициентов. Чтобы обеспечить необходимую точность на промежутке 0<=x<999, мне понадобились в качестве эталонных 2039 точек, которым соответствовали значения x=(i-40)/2, i=0..2038. Сорок значений на отрицательной полуоси нужны были только для того, чтобы отразить поведение сплайна в этой части плоскости, слегка скорректировав таким образом его вид на остальных отрезках; в вычислениях эти 40 отрезков не участвуют, т.к. для значений x<0 можно воспользоваться (без ощутимого проигрыша в скорости или точности) соотношением 2**(-|x|)=1/(2**|x|).

Итак, у нас есть таблица коэффициентов, представленная в виде массива из 1999 блоков по 8*4 байт (если для представления коэффициентов используется тип double). На Object Pascal такой массив описывается типом

На практике возникает тонкий момент. Дело в том, что Delphi почему-то отказывается выравнивать массивы Double’ов по границе 8 байт. Лично у меня получается так, что адрес первого элемента всегда бывает кратен 4, но никогда – 8. Поэтому перед началом массива я вставляю заполнитель, чтобы избежать медленного чтения некоторых double’ов, которые частично лежат в одной 64- или 32-байтной линейке кэша, а частично – в следующей:

//Предполагаю, что выставлена опция компилятора {$Align 8}
type
  TArr = packed record
    Padding: integer;
      //Фиктивный 4-байтовый заполнитель - чтобы массив выравнялся по 8 байтам
    C: array[0..1998] of packed record c3, c2, c1, c0: double
    end; //Собственно коэффициенты
  end;

На вход функции Exp2 поступает единственный аргумент x - возводимое в степень число. Как можно реализовать функцию?

Как и для предыдущей функции, нужно обеспечить установку бит управления округлением в режим округления к нулю.

function Exp2(x: FLOATTYPE): FLOATTYPE; //0<=x<999
asm
  fld x
  call Core_Exp2
  //Оформим основную часть в виде процедуры, т.к. она будет использоваться не только здесь -
  // - да и перегрузку функций для другого типа аргумента так делать удобнее.
end;

procedure Core_Exp2; //На вершине стека FPU находится аргумент
var
  i: integer; //Сюда получим индекс в массиве
asm
  fld st //Копируем аргумент
  fadd st,st //st(1)=x, st(0)=2x
  fistp i  //Достаем i (индекс равен trunc(2x)); st(0)=x
  fild i //Полагаемся на т.н. Store-Forwarding: округленное значение передается сразу инструкции
         // fild, не ожидая, пока данные будут записаны в память; st(1)=x, st(0)=trunc(2x)
  mov eax,i
  fld1 //st(2)=x, st(1)=trunc(2x), st(0)=1
  lea eax,[eax*4]  //То есть eax:=i*4
  add eax,eax      // *2
  add eax,1        // +1 = i*8+1 (далее при доступе к массиву используется eax*4, то есть i*32+4,
                   //  т.к. каждая строка по 4*8=32 байта и заполнитель в начале – 4 байта.
                   // Если бы не было заполнителя, последнюю инструкцию нужно было бы убрать.
  fadd st,st
  fld1
  fdivrp //=0.5
  fmulp //st(1)=x, st(0)=0.5*trunc(2x)
  fsubp //st(0)=dx

  //Подсчет по схеме Горнера. Мне казалось, что можно сделать это быстрее,
  //пустив параллельно несколько цепочек вычислений, но пока это не удалось сделать.

  fld qword ptr coeffspow[4*eax]
  fmul st,st(1)
  fld qword ptr coeffspow[4*eax+8]
  faddp
  fmul st,st(1)
  fld qword ptr coeffspow[4*eax+16]
  faddp
  fmul st,st(1)
  fld qword ptr coeffspow[4*eax+24]
  faddp
  fxch st(1)
  fstp st         //Освобождаем ненужный регистр
end;

Выполнение этого фрагмента изменяет содержимое регистра EAX.

Оценим погрешность приближения. Так как результат, получаемый как _Power(2,x) (функция _Power приведена в начале статьи), заведомо точнее, чем Exp2(x), то в качестве оченки примем относительное отклонение значения последней функции от значения первой: Epsilon=abs( Exp2(x) - _Power(2,x) ) / _Power(2,x). Разумеется, выражение имеет смысл, если _Power(2,x)<>0.

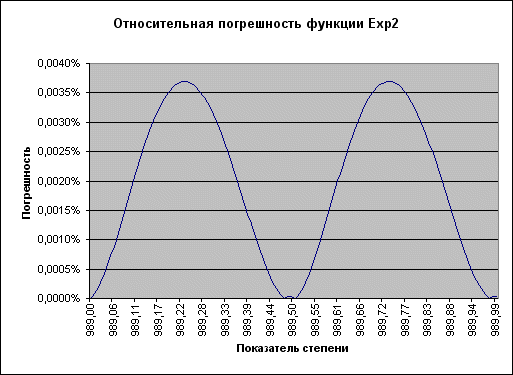

Если построить график относительной погрешности, становится видно, что в пределах каждого из 1998 отрезков он имеет форму кривой с одним максимумом, сходящей к нулю на концах отрезка. При этом пределы колебаний величины погрешности остаются постоянными на всех отрезках, кроме нескольких последних – на них погрешность возрастает. Если не принимать во внимание эти отрезки, и ограничить область допустимых значений аргумента числом 990 (т.е. x<990), то для описания поведения относительной погрешности в зависимости от x достаточно показать ее график на двух последних допустимых для значений x отрезках:

Мы отсекли отрезки, лежащие правее точки x=990. Следовательно, размер таблицы коэффициентов можно несколько сократить: индекс последнего элемента должен быть 990*2=1980, а не 1998. “Лишние” 19 последних строк таблицы можно просто удалить. Логично также изменить текст комментария в начале функции Exp2.

Изменим реализацию возведения в степень в соответствии с предложенной аппроксимацией для 2**x:

function New_Power(x, y: FLOATTYPE): FLOATTYPE; //abs(y*log2(x))<990
asm
  fld y
  fld x
  fldz             //Сравним основание степени
  fcomip st,st(1)  // с 0 и соответственно установим  флаги процессора
  je @Zero
  FYL2X            //Стек: ST(0)=t=y*log2(x)
  fldz
  fcomip st,st(1)  //Флаги выставляем соответственно числу 0-y*log2(x)
  ja @Reverse      //Если 0>y*log2(x), то сосчитаем 2**|y*log2(x)|, а после инвертируем
  call Core_Exp2
  jmp @Exit
@Zero:
  fxch st(1)
  fstp st         //Освобождаем ненужный регистр
  jmp @Exit
@Reverse:
  fabs             //Берем абсолютную величин
  call Core_Exp2
  fld1             //Считаем обратное значение:
  fdivrp           //1/(2**|y*log2(x)|)
@Exit:
end;

В этом фрагменте используется инструкция FCOMIP, впервые появившаяся на процессорах Pentium Pro. Любителям антиквариата придется использовать вместо пары команд FCOMIP / JE блок

Вдобавок в этом случае изменяется регистр EAX.

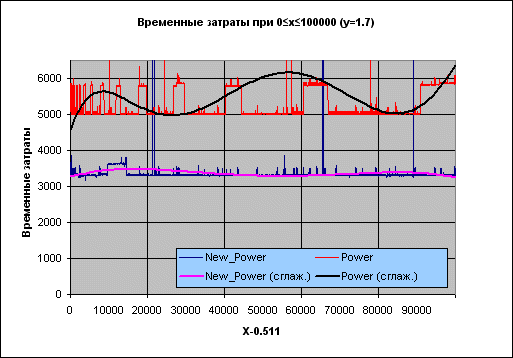

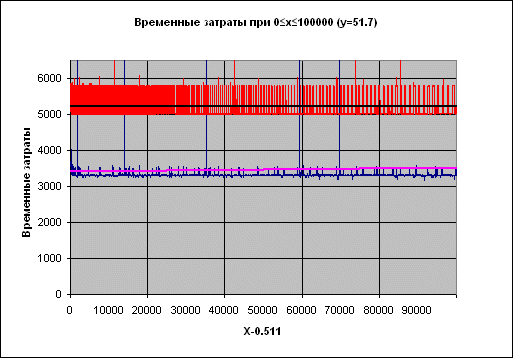

Результаты тестирования отражены на графиках:

Подпись X-0.511 на оси абсцисс отражает тот факт, что при проведении испытаний брались значения целые значения X, к которым затем прибавлялось число 0.511, чтобы гарантировать, что основание степени – число нецелое (т.е. чтобы рассматривать по возможности общий случай).

Черная линия поверх красного набора – сглаженные временные затраты функции Power, фиолетовая поверх синего – функции New_Power.

Замеры временных затрат производились с помощью инструкции RDTSC (процессоры начиная с Pentium):

RDTSC возвращает в регистровой паре EDX:EAX число тактов процессора, прошедших с момента последнего сброса (reset). Машинный код инструкции – 0Fh, 31h.

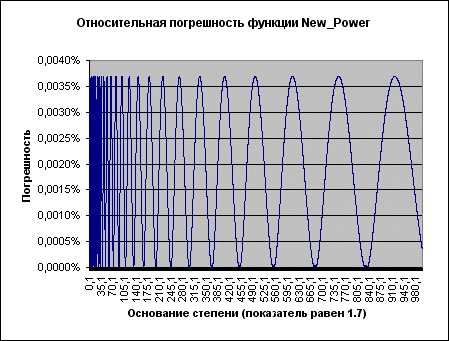

Относительная погрешность ведет себя на удивление стабильно, изменяясь в пределах от 0 до 0,0040%. Поэтому достаточно представительным множеством значений аргумента является, к примеру, промежуток (0, 1000).

Видно, что оцененная относительная погрешность (фактически - отклонение от значения, возвращаемого встроенной функцией) на самом деле не превосходит 0.004% !

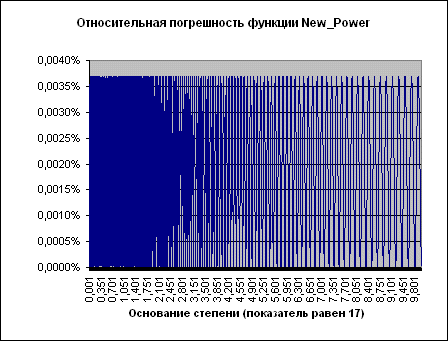

В случае показателя степени 17 колебания становятся намного чаще, однако общая картина та же.

Логарифмирование плохо поддается аппроксимации с помощью кубических сплайнов – точнее, мне удалось это сделать, причем с весьма высокой точностью, но лишь ценой проигрыша по времени в сравнении с использованием FYL2X. Однако здесь есть что предпринять и не прибегая к сплайнам.

Как известно, функция ln(1+x) при |x|<1 разлагается в ряд Тейлора следующим образом:

Если абсолютная величина x достаточно мала, члены ряда, уже начиная с третьего, достаточно слабо сказываются на результате. Поэтому для значений x, достаточно близких к 1 (чтобы остаться в оговоренных выше рамках приемлемых погрешностей, x должен отстоять от 1 не больше чем на 0.01), вычисление log2(x)=ln(x)/ln(2)=ln(x)*log2(e)=ln(1+(x-1))*log2(e) можно заменить вычислением (t-t*t/2)*log2(e), где t=x-1.

Это позволяет построить еще один вариант функции возведения в степень для значений основания, близких к 1. В нем нет инструкции FYL2X, а вместо нее присутствует блок инструкций, помеченных символом “ * ” (знак “~” означает приближенное равенство):

function New_Power_XNear1(x, y: FLOATTYPE): FLOATTYPE; // abs(y*log2(x))<990
asm
  fld y
  fld x
  fldz
  fcomip st,st(1)
  je @Zero

  fld1           (*)
  fsub st(1),st  (*)
  fld st(1)      (*) //st(0)=1; st(1)=st(3)=t=x-1, st(2)=1, st(4)=y
  fld1           (*)
  fadd st,st     (*)
  fdivp st(2),st (*) //st(0)=st(2)=t, st(1)=1/2, st(3)=y
  fmul st,st     (*)
  fmulp st(1),st (*) //st(0)=1/2*t*t, st(1)=t, st(2)=y
  fsubp st(1),st (*) //st(0)=t-t*t/2 ~ ln(x), st(1)=y
  fldl2e         (*) //Загружаем константу log2(e)
  fmulp          (*) //st(0)~log2(x), st(1)=y
  fmulp          (*) //st(0)~y*log2(x)

  fldz
  fcomip st,st(1)
  ja @Reverse
  call Core_Exp2
  jmp @Exit
@Zero:
  fxch st(1)
  fstp st         //Освобождаем ненужный регистр
  jmp @Exit
@Reverse:
  fabs
  call Core_Exp2
  fld1
  fdivrp
@Exit:
end;

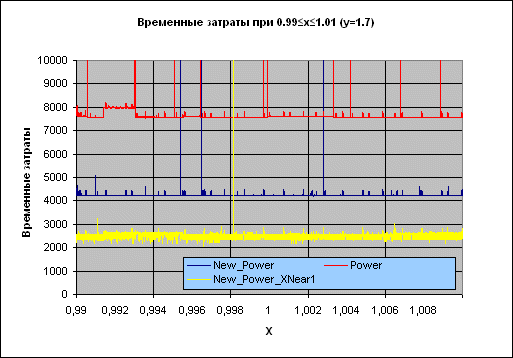

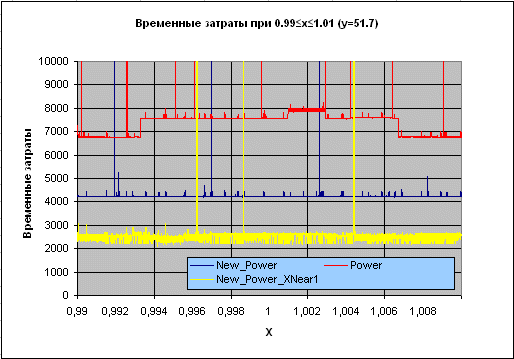

Таким образом, нам в этом случае (при x, близких к 1) удается избавиться от всех инструкций FPU, принадлежащих к группе трансцендентных, что приводит к впечатляющему росту производительности:

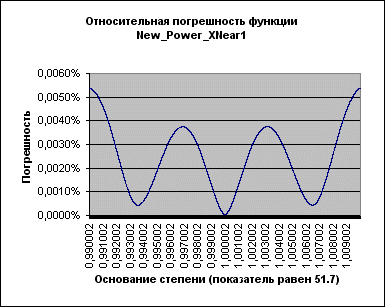

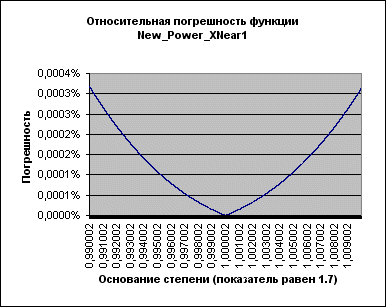

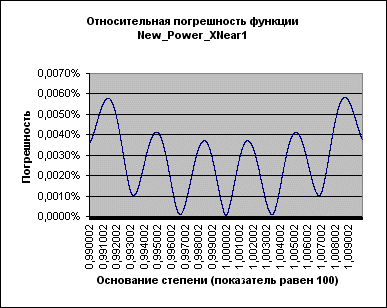

К сожалению, с ростом показателя степени максимальная погрешность растет, оставаясь, впрочем, в оговоренных пределах (т.е. меньше 0,1%; более того – меньше 0,01%) даже при очень больших показателях:

Таким образом, нам удалось получить функции, превосходящие встроенную по скорости от двух до четырех раз при погрешности порядка 0.004% - 0.01%. Не исключено, что существует возможность провести более качественную и более выгодную в смысле временных затрат аппроксимацию функций; возможно, даже по другому принципу, а не так, как это было сделано здесь (т.е. исходя из соотношения x**y=2**(y*log2(x)) ).

Для тех же случаев, когда необходима высокая точность вычислений, в качестве первого камня фундамента была рассмотрена функция, исправляющая недостаток Delphi RTL. Несомненно, это направление также достойно дальнейших исследований с целью ускорить заведомо медленные вычисления с повышенной точностью.

Очень познавательно чтение следующих документов:

The author presents a new approach to implementing the power function (xy) in Delphi, which is faster than the built-in implementation and has a higher precision. The new approach uses a combination of tech
